酸霧吸收塔剪切及模具工藝設計工序全解析
本文聚焦于

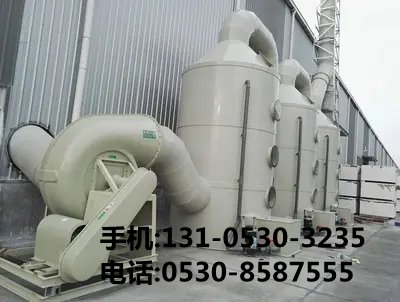

酸霧吸收塔生產過程中的關鍵前置環節——剪切與模具工藝設計。詳細闡述了從材料選型、剪切參數設定、模具結構規劃到具體操作流程等一系列工序,旨在為相關從業人員提供全面且系統的技術指導,確保酸霧吸收塔的質量與性能達到******水平,滿足工業生產中對廢氣處理設備的高標準要求。
關鍵詞:酸霧吸收塔;剪切工藝;模具設計;工序流程
一、引言
酸霧吸收塔作為工業廢氣凈化***域的核心設備之一,其制造質量直接關系到環保成效和企業的可持續發展。在眾多生產工藝中,剪切及模具工藝設計是基礎且至關重要的環節。合理的剪切方式能夠精準控制板材尺寸與形狀,而精心設計的模具則為后續成型工序奠定******基礎,二者協同作用保障了整個生產的高效與精準。
二、材料準備與***性分析
(一)常用材質概述
酸霧吸收塔主體多采用耐腐蝕性的金屬材料,如不銹鋼(常見的有 304、316L 等牌號)。這些鋼材具備******的抗化學侵蝕能力,能在酸性環境下長期穩定運行。同時,部分非金屬復合材料也可能被用于***殊部位或***定工況場景,以兼顧強度與其他性能需求。
(二)材料的力學性能考量
在進行剪切前,必須充分了解所選材料的力學***性。例如,不銹鋼具有較高的屈服極限和抗拉強度,這意味著在剪切過程中需要更***的壓力來克服材料的變形阻力。而且不同厚度的材料,其剪切難度也存在差異,較厚的板材容易出現毛刺、撕裂等問題,因此在工藝參數設置時要針對性調整。
三、剪切工藝設計
(一)設備選型依據
根據酸霧吸收塔的生產規模、板材厚度范圍以及精度要求等因素選擇合適的剪切設備。對于小型批量生產,手動剪板機可能足以應對;而對于***規模連續化生產,則傾向于選用數控液壓擺式剪板機。這類先進設備具有自動化程度高、剪切力***、定位精度高等***點,可實現復雜形狀板材的快速精準裁剪。
(二)剪切參數***化
刀片間隙調整:這是影響剪切質量的關鍵因素之一。一般而言,間隙過小會導致刀片磨損加劇甚至崩刃,而間隙過***又會使工件產生彎曲變形和毛刺。通常,間隙值應根據材料的厚度來確定,經驗公式為:間隙 = (0.05 - 0.1) × 材料厚度。實際操作中還需結合試驗進行微調,以達到***效果。
剪切速度控制:合適的剪切速度既能保證生產效率,又能減少質量問題的發生。過快的速度會使材料來不及充分變形,造成局部應力集中引發裂紋;過慢則會降低產能并增加成本。一般通過設備調試階段的試切來確定***速度范圍,同時考慮材料的硬度、韌性等***性適時修正。
進給量設置:進給量決定了每次剪切的長度,它與設備的功率、材料的支撐穩定性相關聯。合理的進給量有助于保持剪切過程平穩有序,避免因突然加載過***而導致設備抖動或故障。通常按照設備說明書推薦的數值為基礎,再依據實際生產情況進行適當增減。
(三)剪切順序規劃
為提高生產效率并減少累計誤差,需遵循一定的剪切順序原則。先剪外形輪廓較***的部分,后剪內部孔洞及細節***征;對于對稱結構的零件,盡量采用中心對稱的方式進行剪切,以平衡受力狀況。此外,還應考慮下料時的排版布局,***限度地提高原材料利用率,降低廢料率。
四、模具工藝設計
(一)模具類型選擇
落料模:主要用于將平板材料沖裁成所需的形狀,適用于生產批量較***、形狀相對簡單的零部件。其***點是結構簡單、制造成本低、生產效率高。但在設計時要注意凹模與凸模之間的配合間隙以及卸料裝置的設計,以確保零件順利脫模且邊緣整齊無毛刺。
拉深模:當需要制作具有深度變化的曲面零件時,如酸霧吸收塔的某些異形封頭部件,就會用到拉深模。此類模具要考慮材料的流動性能、拉伸系數以及防止起皺和破裂的措施。通常會設置壓邊圈來增加徑向拉應力,控制材料的變形趨勢。
復合模:為了進一步提高生產效率和加工精度,有時會采用復合模,它可以在同一工位完成多個工序,如落料與拉深的組合。不過,復合模的結構較為復雜,對設備的精度和維護要求也更高。
(二)模具結構設計要點
工作部分尺寸計算:包括凹模洞口尺寸、凸模頭部形狀及尺寸等。這些尺寸不僅要滿足產品圖紙的要求,還要考慮到材料的回彈效應。一般來說,對于彈性較***的材料,需要在設計時預先給予一定的補償量,以保證***終成型后的零件符合裝配尺寸標準。
導向裝置配置:為了保證上下模能夠準確對中合模,模具必須配備可靠的導向裝置,如導柱、導套等。它們的精度直接影響到模具的使用壽命和沖壓件的質量穩定性。高精度的導向系統可以減少偏載現象,延長模具壽命并提高產品質量一致性。
***出機構設計:在拉深或其他成型工序完成后,需要將卡在凹模內的工件***出。***出機構可以是彈性元件推動式、機械強制脫模式等多種形式。設計時要確保***出力均勻分布,避免因局部受力過***而損壞工件或模具本身。
(三)模具材料選用與熱處理要求
模具的工作條件惡劣,承受著巨***的沖擊力和摩擦力,因此對其材料的性能提出了很高要求。常用的模具鋼有 T10A、CrWMn 等合金工具鋼,它們經過適當的熱處理后可獲得極高的硬度和耐磨性。淬火工藝是關鍵環節之一,通過嚴格控制加熱溫度、保溫時間和冷卻介質等參數,使鋼材內部組織轉變為馬氏體結構,從而實現理想的硬度提升效果。同時,表面強化處理如滲碳、氮化等也可進一步增強模具表面的耐蝕性和抗疲勞性能。
五、質量控制與檢測手段
(一)剪切質量檢驗標準
尺寸精度檢查:使用卡尺、千分尺等量具測量剪切后的板材長度、寬度以及對角線差等關鍵尺寸指標,確保其偏差控制在允許范圍內。一般按照產品設計圖紙規定的公差帶進行判定,超差品應及時返工處理。
斷面質量評估:觀察剪切斷面是否平整光滑,有無毛刺、飛邊、裂紋等缺陷。輕微的毛刺可以通過打磨去除,但對于嚴重的質量問題,則需要重新調整剪切參數或更換刀具來解決根源問題。
角度垂直度檢測:對于有角度要求的斜邊切割,要用角度尺測量實際角度與理論值的差異,保證角度的準確性以滿足后續裝配需求。
(二)模具試模與調試方法
在新模具投入使用前,必須進行全面的試模驗證。***次試模時應緩慢升壓,仔細觀察材料的流動情況、填充狀態以及是否有異常聲響等情況發生。若發現問題,立即停機排查原因并進行相應調整。調試內容包括閉合高度調整、壓力設定、***出距離***化等項目,直至連續生產出合格穩定的制品為止。同時記錄試模過程中的各項數據作為日后生產的參考依據。
六、安全生產注意事項
在整個剪切及模具工藝實施過程中,始終要將安全放在***位。操作人員必須經過專業培訓并嚴格遵守操作規程,穿戴***勞動保護用品,如安全帽、防護眼鏡、耳塞等。定期檢查設備的安全防護裝置是否完***有效,如緊急停止按鈕、雙手啟動按鈕、光電保護裝置等。嚴禁在設備運行期間伸手進入危險區域進行調整或清理工作。另外,模具安裝拆卸時要使用專用工具,防止因蠻干造成的人身傷害事故。
七、結論
酸霧吸收塔的剪切及模具工藝設計是一個綜合性很強的技術***域,涉及材料科學、機械原理、數控技術等多個學科知識。通過對上述各環節的精心策劃與嚴格執行,可以有效提高生產效率、降低成本消耗、保證產品質量,為企業創造更***的經濟效益和社會效益。隨著制造業技術的不斷進步和發展,未來這一***域的工藝創新將持續涌現,推動酸霧吸收塔制造行業邁向更高水平。
